地面和高空电缆铅封检测
搭载着地面检测模块、高空检测模块和涡流检测数据处理分析系统

产品详情

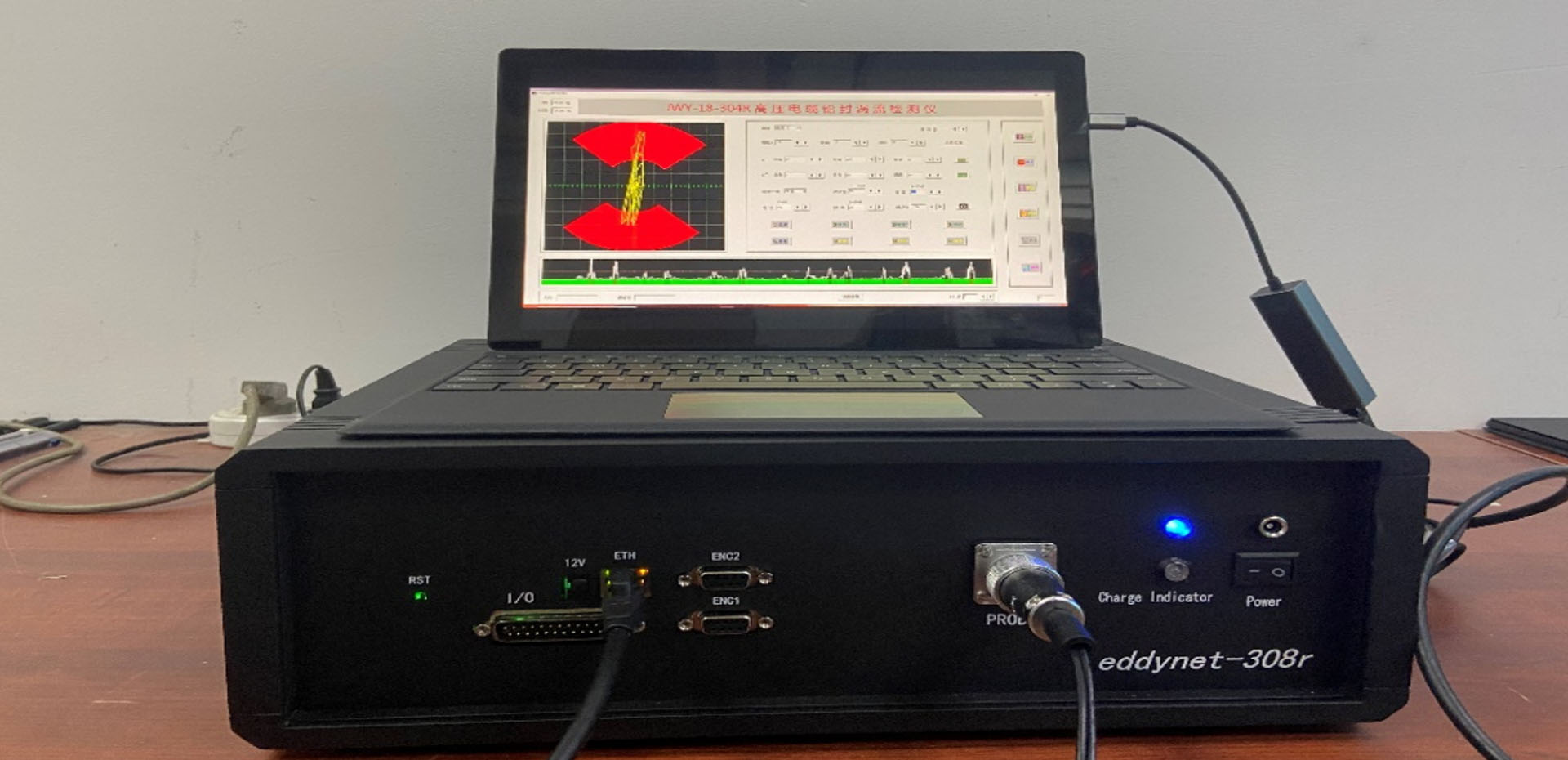

JWY-18-304R高压电缆铅封涡流检测仪系统用于地面和高空电缆铅封检测,系统配有地面检测模块、高空检测模块和涡流检测数据分析处理系统,可以实现地面及高空的实时铅封质量检测。

优点

1、系统具有宽带采样能力,现场抗环流等干扰能力强。

2、系统检测频率范围1000Hz~1MHz,自动记录缺陷显示位置。

3、具备干扰抑制功能,可抑制设备内部及外界的干扰信号。

4、锂电电池供电系统,可实现现场无源测量,续航时间不小于八小时。

5、模块式结构,方便现场带电拆卸及安装,不影响设备运行





主要应用

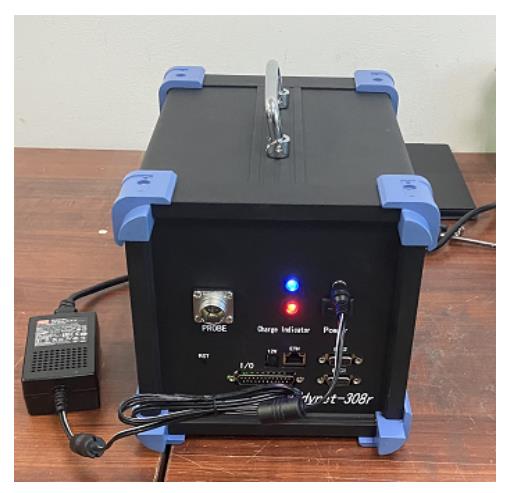

专门设计的高空检测模块通过网络接口连接到地面分析处理系统,用于对0~35米范围高塔式终端接头(电缆井内中间接头)进行实时检测。


主要特点3

本系统用于地面和高空电缆铅封检测,系统配有地面检测模块、高空检测模块和涡流检测数据分析处理系统。


主要特点4

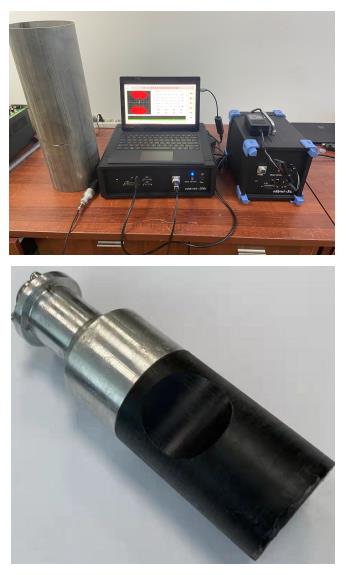

与其它普通涡流检测仪不同的是,特殊设计的探头,可以透过5mm~20mm范围有机绝缘体包覆层,对铝封质量进行实时检测。

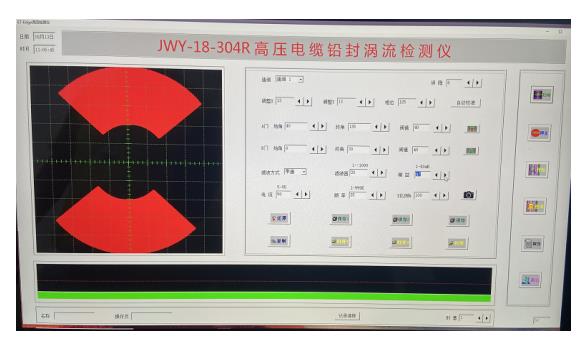

软件操作界面

Windows操作界面,模块式人机对话。灵活的触控面板,通过命令键、文字键和导航键快速设置各类参数和功能。系统能有效地根据波形阻抗和时基波幅特征来区分不同的缺陷类型及噪声干扰。





规格:

仪器

设备续航时间

8小时

检测频率

1000Hz~1MHz

增益

0~80分贝 步进1分贝/档

带通滤波或速度匹配

1~1000,1Hz~1000Hz,步进1Hz/档;高通、低通、带通三种格式可选

相位角

数字化相位旋转0~360度,步进1度

网络接口

配备网络接口,用于数据通信。
