野外DR巡检的专业解决方案Dronex

以其超长悬浮时间、高达100m的远程无线传输

使电力系统真正进入了自动化、智能化巡检时代

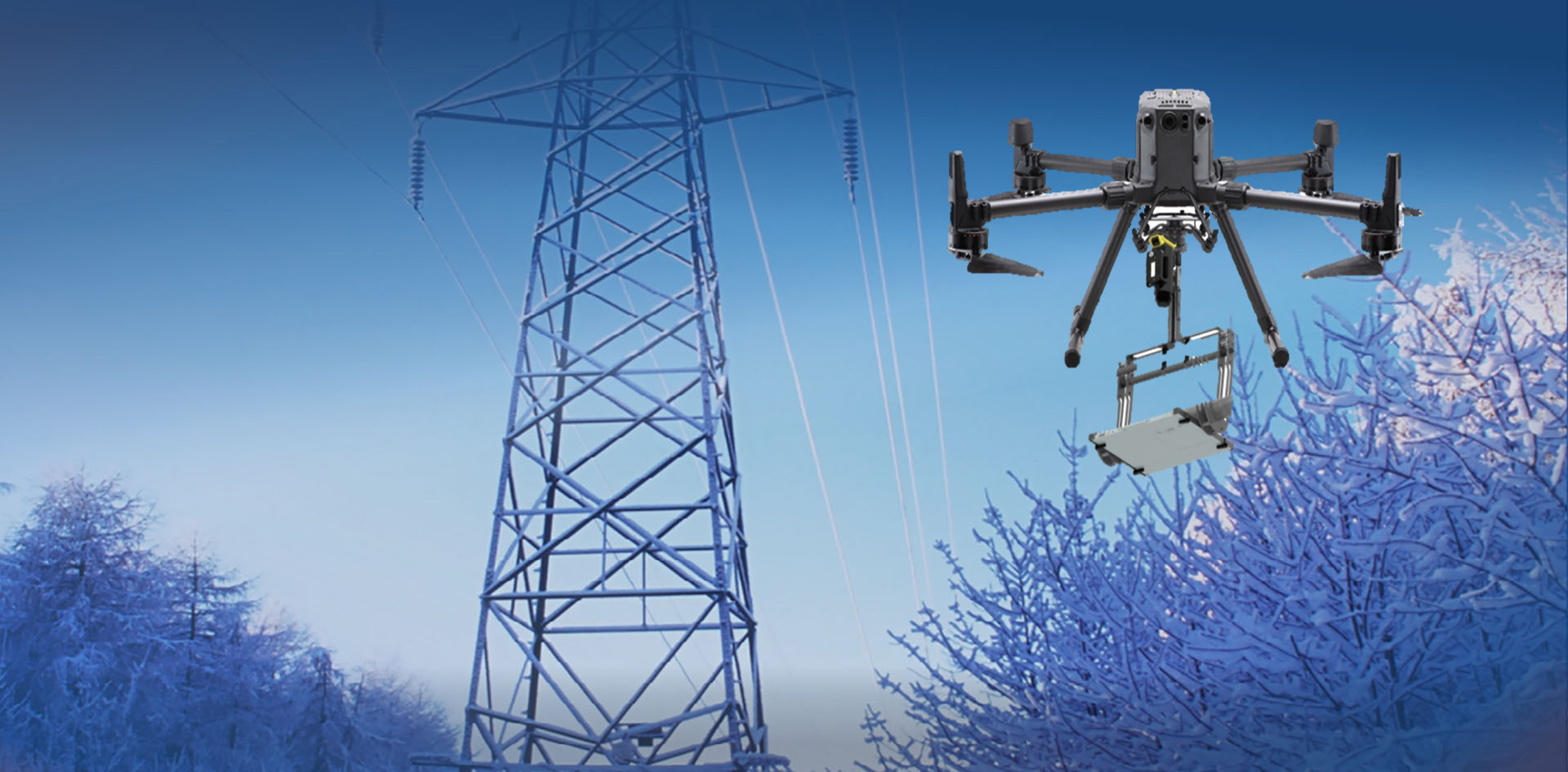

  • 无人机DR操作系统及射线技术,攻克了输电线路野外巡检耗时且危险的难题。

    使用DroneX™无人机DR系统可以对高低压输电线进行高效和安全实时射线成像检测,不需要额外的连接电源,因此避免了对现有电网产生干扰或其他影响。由于无人机体型较小,可以抵达很多使用常规直升机而无法达到的狭小空间进行检测。

    Pacific公司的专用软件Pi为整套设备提供采集、传输和分析。用户可以通过平板电脑在野外现场实时获取采集的图像数据,并实时优化、分析和评估。DroneX™系统获取的图像清晰,能够实际反映的管线巡检情况,并以高达100米的远距离传送到地面 以供作业人员对管线各部位进行现场评估和分析。

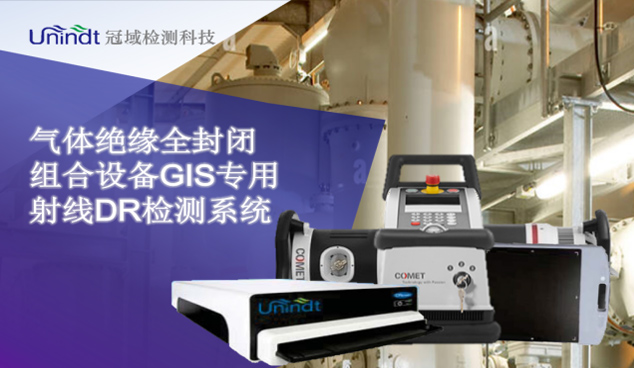

  • 用于气体绝缘全封闭组合设备GIS专用射线DR检测系统突破了传统检测限制,成像板可在GIS运行中检测,以其16位高分辨率高速实时成像,操作简单,高穿透性快速部署,成为一种电网GIS设备现场检测和监控的更快速,更可靠安全的便携式实时成像射线检测解决方案。

    成像面积:DR— 43x43cm; CR— 35x43cm(可弯曲)

    能量接受范围: DR— 450KV;CR— 无限制

    曝光时间: DR— 10-25秒(为胶片的6%); CR— 1.5-2.5分钟(为胶片的一半)

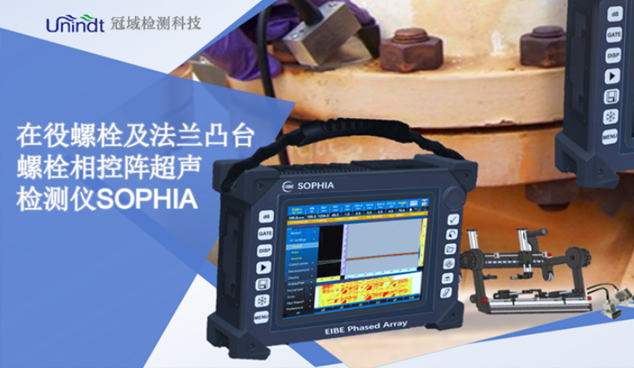

  • 用于电厂在役热交换器螺栓、履带螺栓等高强度螺栓螺母及法兰凸台腐蚀及裂纹检测的SOPHIA相控阵系统具有螺栓3D结构仿真及全聚焦TFM功能和独特的导波相控阵检测模式与常规UT相结合,可以不拆卸螺栓进行在役检测。

    专用相控阵探头可检测0.5mm法兰凸台,高效的评估使螺栓腐蚀严重程度清晰可见。20 kHz 脉冲重复频率实现快速扫描,5 小时电池续航时间及热插拔电池,可实现螺钉连接装置腐蚀情的况定期巡检。

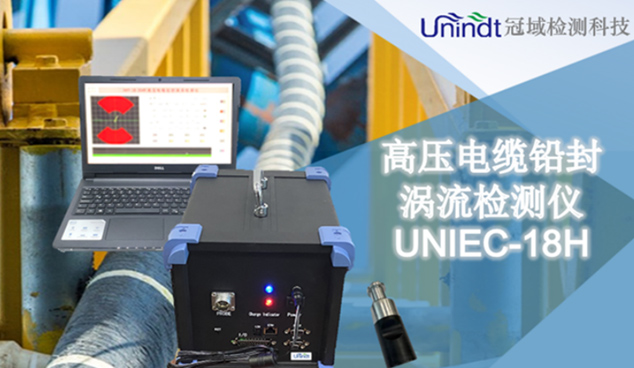

  • 用于电厂高压电缆铅封检测的UNIEC-18H铅封涡流仪可进行35米范围内远程铅封接头检测。

    宽穿透范围,可透过5mm-20mm绝缘包覆层直接检测。模块式结构,坚固耐用,有效抵抗电磁干扰。具有专利版权的评估软件系统,可根据波形阻抗和时基波幅特征来区分不同的缺陷类型及噪声干扰。

    多种报警模式输出:延时报警、相位/幅度报警、V-t时基扫描相位幅度报警,使远程检测实时提醒,零漏检。同时,可现场使用1.5米连接线,切换为手持检测场景,立即进行缺陷复核。超过8小时的长续航电池系统,有效保证野外巡检正常运行。

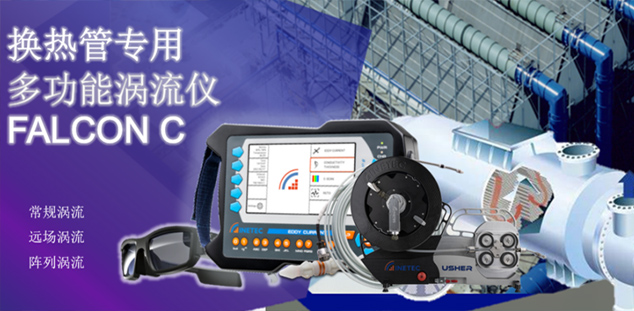

  • 专用于发电厂凝汽器、高温加热器、集管等铁磁性及非铁磁性热力管道的应力腐蚀、壁厚减薄、开裂、点蚀、管道缺陷检测。常规涡流5频8通道更利于缺陷分析,远场涡流可用于铁磁性材料的检测。阵列功能快速检测纵向缺陷无需旋转探头,多种频率可供选择、检测精度管壁厚度的5%,特殊柔性探头适用U型管道,非铁磁性常规涡流5频8通道更利于缺陷分析,铁磁性远场涡流的采集与分析。

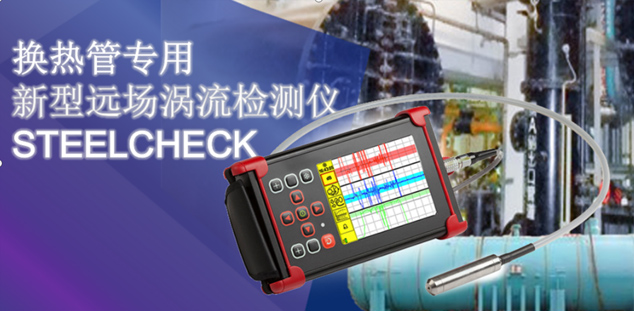

  • 专用于电厂碳钢、 双相不锈钢铬钼钢等铁磁性换热管壁厚减薄应力腐蚀、开裂、点蚀等,管道内外径缺陷的检测。远优于常规远场涡流,可区分内外壁缺陷 。灵敏度比常规远场方法更高,检测精度管壁厚度的5%,穿孔0.8mm,端部盲区比常规远场方法更小。能够区分内外壁缺陷和壁厚减薄,不受鳍片干扰、信噪比高,通过计算机辅助速度高达1 m / s。

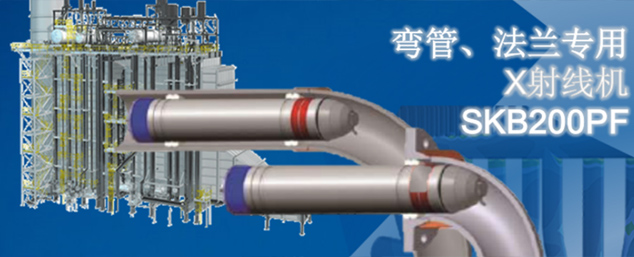

  • 专用电厂锅炉汽包、集箱、管座、弯管、三通、法兰等焊缝。适用于直径范围159-820mm管焊缝, 电压范围100-200KV,焦点尺寸1.5/3.5mm,电缆长度20m。定心环配置,对不同直径管道进行单壁透照,适用于对接、角接各种焊缝形式, 阳极功率≤500W。

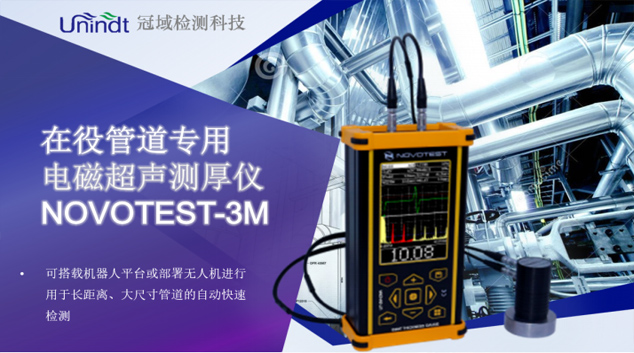

  • 在役管道电磁超声测厚仪NOVOTEST-3M专用于电厂在役高温大直径集管、危险废物输送管路和天然气配管路等恶劣环境中的材料腐蚀测厚。

    可检测高温部件,高温区高达650°C;

    允许表面粗糙、涂层、等6 mm提离;

    不仅用于导电材料,通过导电胶带可测PVC管;

    A扫描信号显示,使用编码器可以获得B扫描图;

    警报闸门实时监控,估计腐蚀损坏厚度百分比;

    数据传输软件,方便存档和输出。

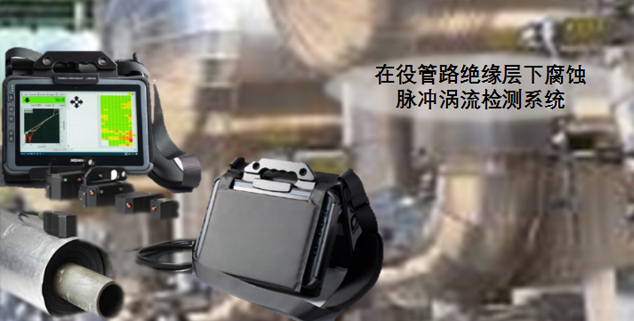

  • 用于在役主蒸汽管路绝缘层下腐蚀检测的脉冲涡流检测系统,具有点式、自动、启停等多种测量方式,可穿过外保护壳等,保温层、涂层等绝缘材料对内部金属进行壁厚测量,实时监测管道腐蚀程度,操作简单方便携带。4个标准探头满足严苛检测要求,能检测25mm管径,提离300mm,可检测金属壁厚3-70mm,信噪比高,脉冲宽度可调,检测精度剩余壁厚±5-10%。
