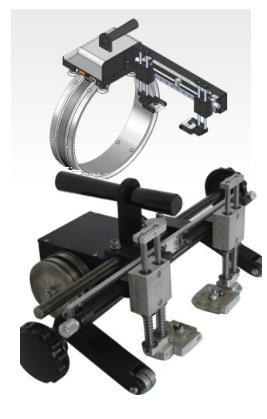

TecScan提供的手动TOFD扫查器设计用于执行与焊缝X和Y方向的编码TOFD检测,并在Y轴上具有分度功能。这款手动扫查器能够在两个轴上移动探头组件,只需转动调节旋钮即可将各个探头分开,使TOFD调整变得简单。 还提供用于检测焊缝的管道扫描仪配置。

产品详情

手动TOFD扫描仪

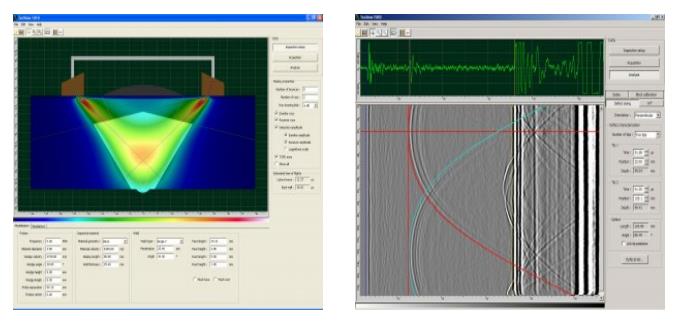

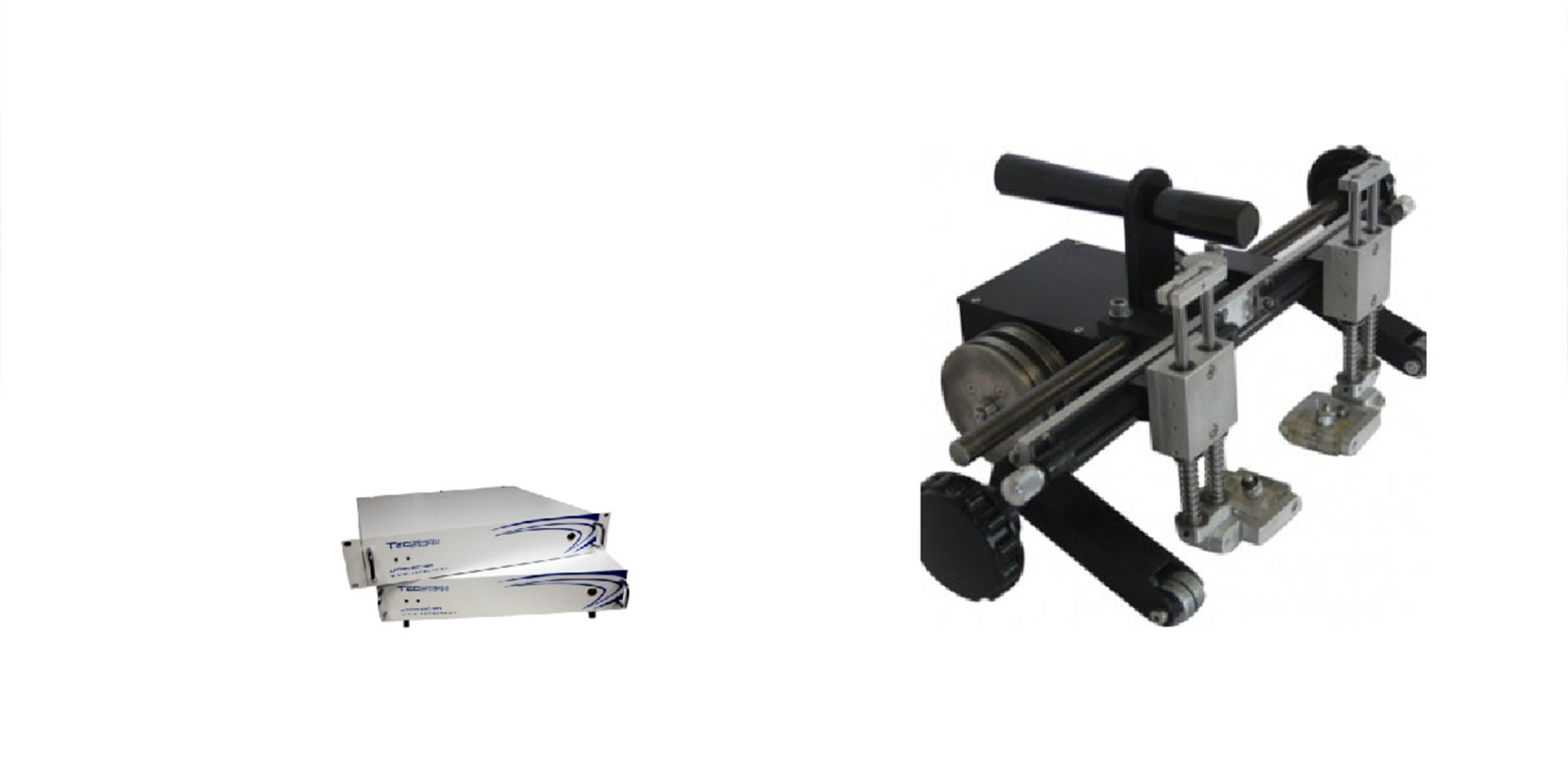

无论您是检测压力容器、板还是管道,TecScan的TOFD扫描系统都能满足您的所有检测要求。该系统由扫描仪、用于现场工作的便携式计算机和低噪声超声仪器组成。该系统的核心是一个用户友好的软件包,TecView™ TOFD,它将帮助您执行所有TOFD检查。

附加提供管道扫描仪配置功

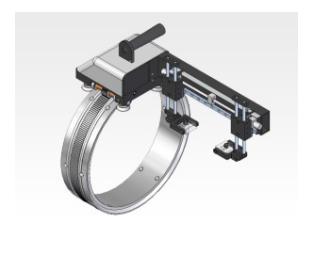

焊缝的编码TOFD检测也可用于管道扫查器。它们由双轴配置组成,设计为使用标准焊接导向环或金属链连接到管道。

主要特点

滑块在标准焊接导向环上运行。弹簧加载探头支架,确保与被检测表面持续接触;滑块可以围绕被检查的管道运行超过360度,扫描分辨率 0.0006“/步;完整的多任务处理软件;自动扫查器也可用于焊接;





主要特点

编码TOFD检测能够在两个轴上平行(X)和垂直(Y)移动。

能够在两个轴上移动探头组件和简单的探头调整

易于夹紧的装置,可快速稳定地安装在导向环磁轮和橡胶轮上。

用于独立调整探头位置的控制旋钮。

托架上的手柄便于系统操作。

线性轴上的分度功能
