无人机解决方案

专为公用事业公司和输电公司设计的用于电力线 X 射线检测的完整无线解决方案。

输电线路的无损检测是一项耗时耗力且十分危险的工作，按照传统的胶片检测手段，设备笨重、操作性差、辐射强度大、效率低等弊端。Dronex 是一种先进的电力线安装 X 射线解决方案，旨在升级并将数字 X 射线成像引入电力线行业。

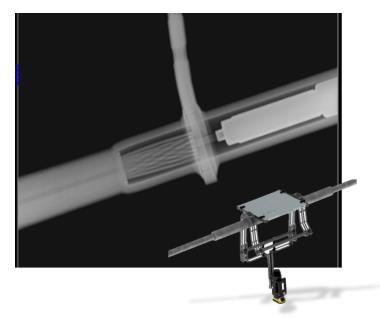

通过无人机的辅助作用，操控无人机将检测设备及相应工装运送至指定检测方位，对输电线路进行X射线数字检测。Dronex已经在空中实现数字射线检测超过多年，设备获取的图像清晰，能够反映实际的电路线路情况，作业人员通过软件获取对管线各部位图像，进行评估和分析。该设备为高端全进口、成熟、先进的便携式工业X射线非晶硅成像板数字直接成像无损探伤设备。整套系统包括无人机、成像板、数据传输与控制器ICU、笔记本电脑操作系统、电缆等全套设备，总重不超过15kg（除无人机自身重量）。

应用领域：

电力系统耐张夹等金具的野外巡检

主要特点:

现场作业更为安全；图像清晰实时反映检测情况；远程无线传输、AI智能评估分析；悬浮时间40分钟；支持远程距离高达100m；无人机和人工两种模式可选；载重量5KG

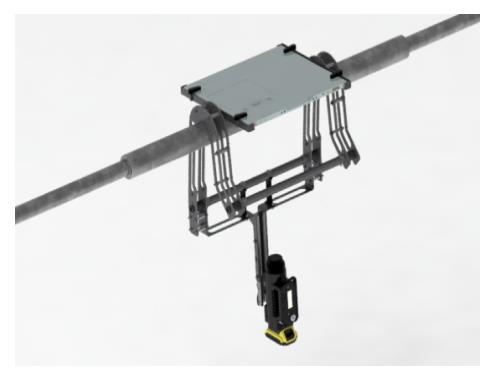

DRONEX系统借助无人机的灵活性使得检测范围更广，安全高效，可以借助无人机在地面完成整个操作，实时成像。系统无需额外电源，避免对现有电网产生干扰或影响，并且可以快速地从固定式铅室系统中拆装，组成完整的便携式检测系统，包括：先进的数字探测器、便携式 X 射线、触发控制器，所有这些都安装在新升级的支架上，用于检查套管和连接器。我们的碳纤维框架安装在电力线上，是安全检查电力线上导体套管的安全方法之一。与此同时，我们的软件加载在坚固耐用的平板电脑上，可以捕获准确目可操作的图像!只需单去一下，您就可以触发X射线，捕获图像并在几秒钟内将其无线传输到平板电脑/笔记本电脑上。启动软件时，探测器和 X射线会自动连接。

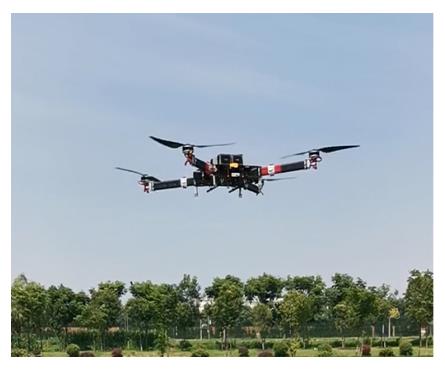

工业无人机

拥有专利技术的专门搭载DR系统的无人机：

可载重15kg以上

可悬浮40分钟

可进行数字射线采集

每10秒钟返回一次检测结果

射线发生器

便携式 XRS-4 脉冲射线机穿透力高、清晰度高、可快速安装、操作简便等优点， 广泛用于安全检查、技术行动、工业无损检测等领域。

特点 ：

便携式设计

现场迅速部署、快速组装

脉冲式 X 光光源，有效降低 X 光发射剂量

可支持 CR 和 DR 系统

50 米遥控线缆，实现远距离安全控制

交流/电池双供电模式，适应各种工作环境的需要

整机耗电小，待机时间高达 14 天

可穿透 1.5″(38mm)钢

ICU 控制器

ICU 控制器是用来远程控制平板数字探测器的装置。本机做到微型化、工程化的 DR 设备的控制器。控制器小巧紧凑、带有提手，满足便携的使用要求，体积小（20x8x10cm）  ，重量轻（1kg），内置可充电电池并可同时接驳交流电，即使交流点断电也会自换到电池工作。

功能

[1]为平板探测器供电、

[2]采集处理数据、

[3]和笔记本电脑操作系统通讯，

[4]并具有射线源控制接口，通过操作系统控制 X 射线源开关。

平板的布置是开放式的，射线机可以使用用户现有的各种型号，类型包括：

[1]脉冲源、

[2]连续源、

[3]伽玛源，

[4]甚至高能量的电子加速器。

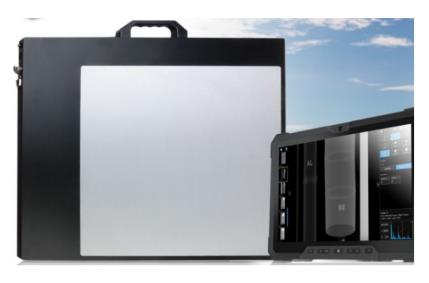

平板探测器技术特性

平板：非晶硅TFT/阵列二极管；闪烁体：CSl（Gd2O2S）；像素矩阵：2048×2048；像素间距：200µm

模数转换：14 Bit；外形尺寸： 50cm×56cm×22cm(w×l×d)；重量：8.8 KG；外壳：前后碳纤维

数据传输：千兆以太网；软件：支持32位和64位操作系统；X射线曝光：集成X射线触发控制自动曝光

延迟：＜6%（第1帧）；动态范围：＞74dB(AO)，＞87dB(AP)；

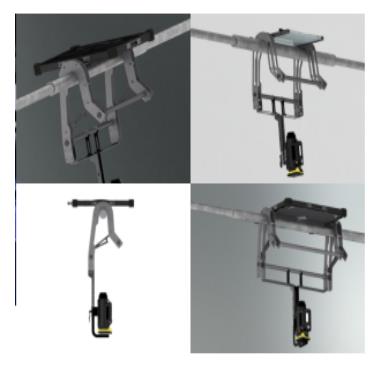

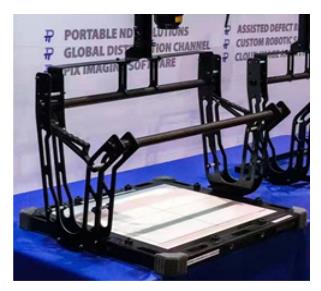

碳纤维支架：系统支架采用高强度碳纤维材质，在保证足够强度的情况下，程度的减少重量，可有效提升悬浮时间，为检测带来更多便利。

软件Uniview

查看工具：旋转翻转、移动、缩放、放大、拟合、1：1 视图、调整对比度、W/L 等。

测量工具：添加文本、测量距离、校准、测量角度、绘制线、圆形、矩形、测量投资回报率、裁剪、掩码等。

图像处理过滤器：锐化、边缘、伪彩色、双能、直方图均衡、匿名数据、浮雕、刻画器、报告编写器、自动测量等。

高级算法：针对电力线，管道，混凝土，安全和航空航天进行了优化。

规格：
