带有相控阵的自动水浸系统,用于航空航天复合材料检测。相控阵线性和曲面阵列技术可以快速覆盖整个零件。交钥匙的解决方案由超声水浸扫查器、相控阵仪器和阵列探头组成,TecView™软件具有轮廓跟踪功能,可用于运动控制和相控阵数据采集、管理和分析。

相控阵检测和成像是现代无损检测科学中先进的超声检测方法之一。它正在成为非常普遍和全面的超声检测技术,旨在提高缺陷的可口性并即时进行超声C扫描检测。

相控阵技术提供了将超声波束聚焦在不同位置并引导其到达工业结构隐藏部分缺陷的方法,从而大大减少了扫描时间,并通过在几毫秒内进行电子扫描而不是在几秒钟内进行机械扫描来简化检测模式。

当检测周期时间和缺陷/数据解释是重要因素时,相控阵通常与自动化多轴扫查系统相结合,从而创建强大而快速的超声检测解决方案。这种解决方案正迅速在许多无损检测应用中广受欢迎,特别是在需要具有快速可靠缺陷检测的超声检测系统的焊缝检测和航空航天应用中。

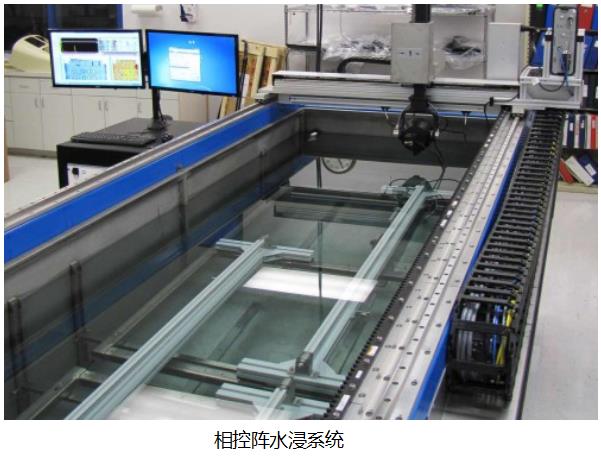

设计了带有相控阵的自动水浸系统,用于检测航空航天复合材料部件。线性和曲线阵列用于快速覆盖整个零件的检测。

交钥匙的解决方案由超声水浸扫查器、相控阵仪器和阵列探头组成,TecView™软件具有轮廓跟踪功能,可用于运动控制和相控阵数据采集、管理和分析。


交钥匙的解决方案由超声水浸扫查器、相控阵仪器和阵列探头组成,TecView™软件具有轮廓跟

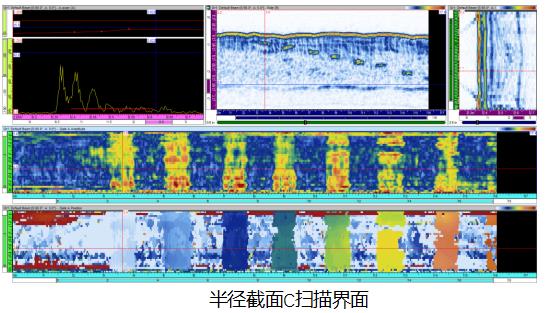

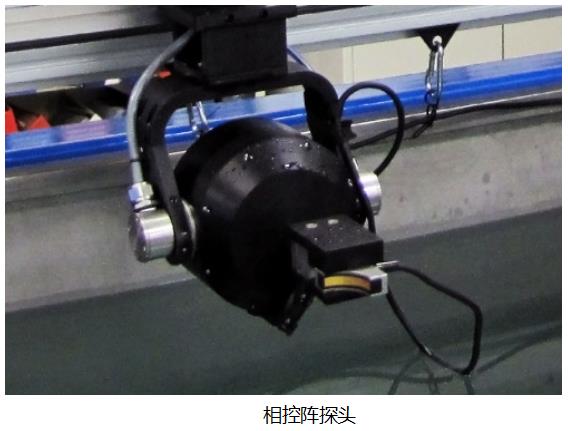

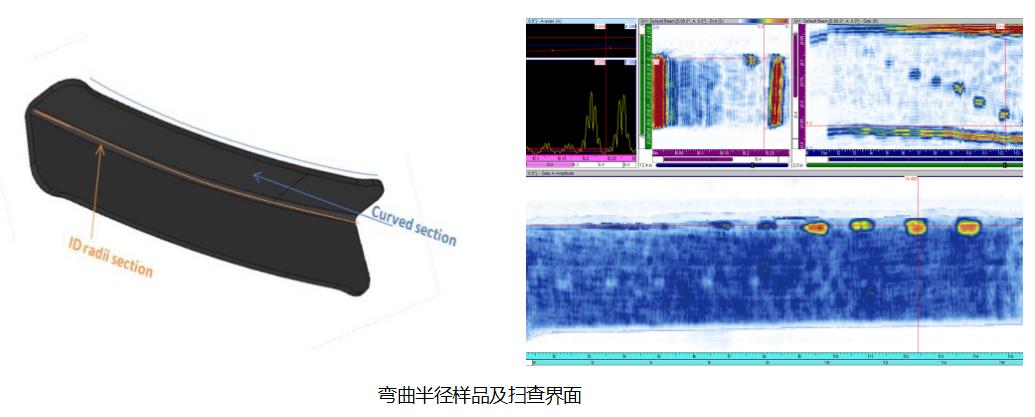

测试具有已知缺陷的复合材料弯曲半径样品的振幅和飞行时间C扫描图像。样品测试了三个部分:直线部分,弯曲部分和内半径部分。对弯曲截面和 ID 内半径截面进行了以下测试。平面和弯曲部分用0度64单元线性阵列进行检查,但内半径部分用64个单元的弯曲线性阵列进行检查。自动浸没式扫描仪提供恒定的阵列到样品水路径和精确的阵列定位,将超声波束与零件表面成 90 度角,并允许对样品进行全面检查。踪功能,可用于运动控制和相控阵数据采集、管理和分析。

因此,将相控阵探头与自动水浸式扫查器的运动精度相结合,创建一个优化且完整的超声检测解决方案,是这种具有弯曲几何形状零件的自动化相;

需要快速覆盖大面积区域、略微弯曲几何形状的检测解决方案或相对增加超声穿透力的应用都可以通过自动化相控阵扫查器来满足这些挑战。但是,对于几何形状更复杂的零件;具有复杂曲率和表面的零件以及没有任何对称轴的自由形状,自动三维扫描解决方案将是更好的选择。控阵解决方案只需很少的阵列通道即可快速检测设置。
