扫查器使相控阵探头在轴孔内360°旋转, 可在所有折射角下同时进行脉冲回波检测,因此单次扫查即可覆盖轴内的所有目标区域。检测结果显示所有折射角的扇形扫描形式,和对应于轴特定区域的特定角度的B扫描或C扫描的形式。

产品详情

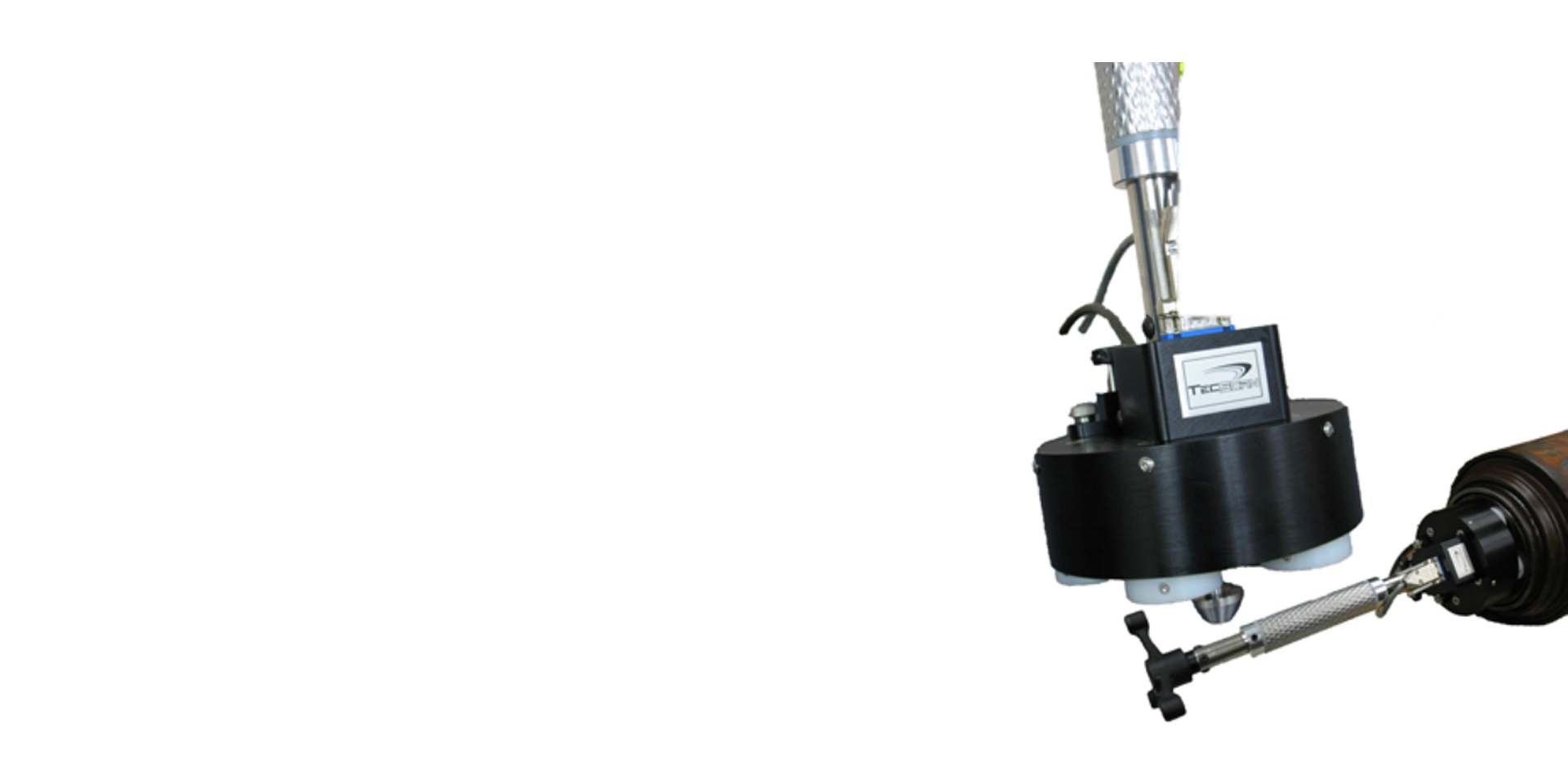

TecScan的车轴扫描仪用途广泛,经过精心设计,便于在水平车轴上操作。它重量轻,并配有低摩擦磁垫,有助于将扫描仪固定在结构上,而不会干扰扫描运动。此外,它还具有符合人体工程学的手柄,可实现轻松流畅的 360° 扫描运动。探头位置相对于轴中心的调整允许在多个轴尺寸上的多功能性以及超声波信号优化。

主要特点

检测在役列车车轴关键区域的疲劳裂纹

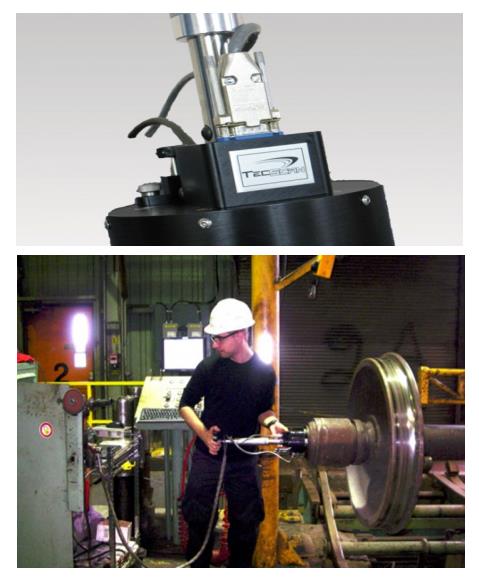

从轴端进行检查,无需完全拆卸轴

配备高分辨率旋转编码器,可监控探头的圆周位置

使用超声探伤装置在整个360°范围内执行脉冲位置扫描

弹簧加载的探头支架有助于保持超声波探头和轴之间的恒定耦合,以实现可重复性
