Tecscan的超声喷水检测系统,定制化龙门架超声系统,专为大型结构和部件设计的超声喷水检测系统,安装TecView软件用于材料的2D或3D检测。超声喷水检测系统是由一个大型工业扫查器,先进的运动控制站,尖端的超声硬件和我们出色的TecViewTM UT软件包组成。

产品详情

Tecscan的超声喷水检测系统是专为大型结构和部件的超声检测所设计。超声喷水检测系统是由一个大型工业扫查器,先进的运动控制站,尖端的超声硬件和我们出色的TecViewTM UT软件包组成。

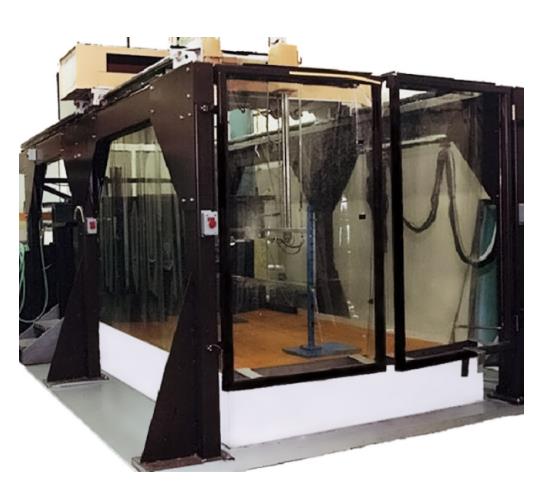

机械扫描仪是一种大型工业直角坐标机器人,可容纳多达12个独立轴。该结构是由结构钢构件(钢管、工字钢、钢板等)焊接在一起,以增加刚度。控制室包括所有的龙门电子元件,它被设计为容纳两个系统用户进行系统控制和数据分析。

优点

简单的系统操作

软件具有直观的用户界面和多扫描处理能力

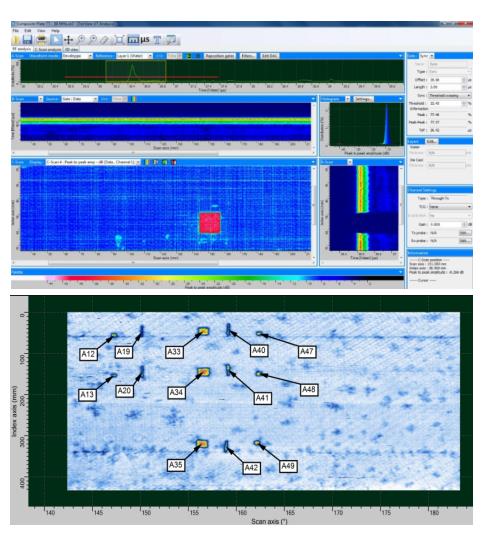

全数字化波形捕捉与实时A, B和C扫描

扫描器寻的和自动校准能力

具有高速扫描和运动分辨率的再现性缺陷检测

高速UT扫描

主要应用

航空航天、复合材料、大型零件、汽车行业

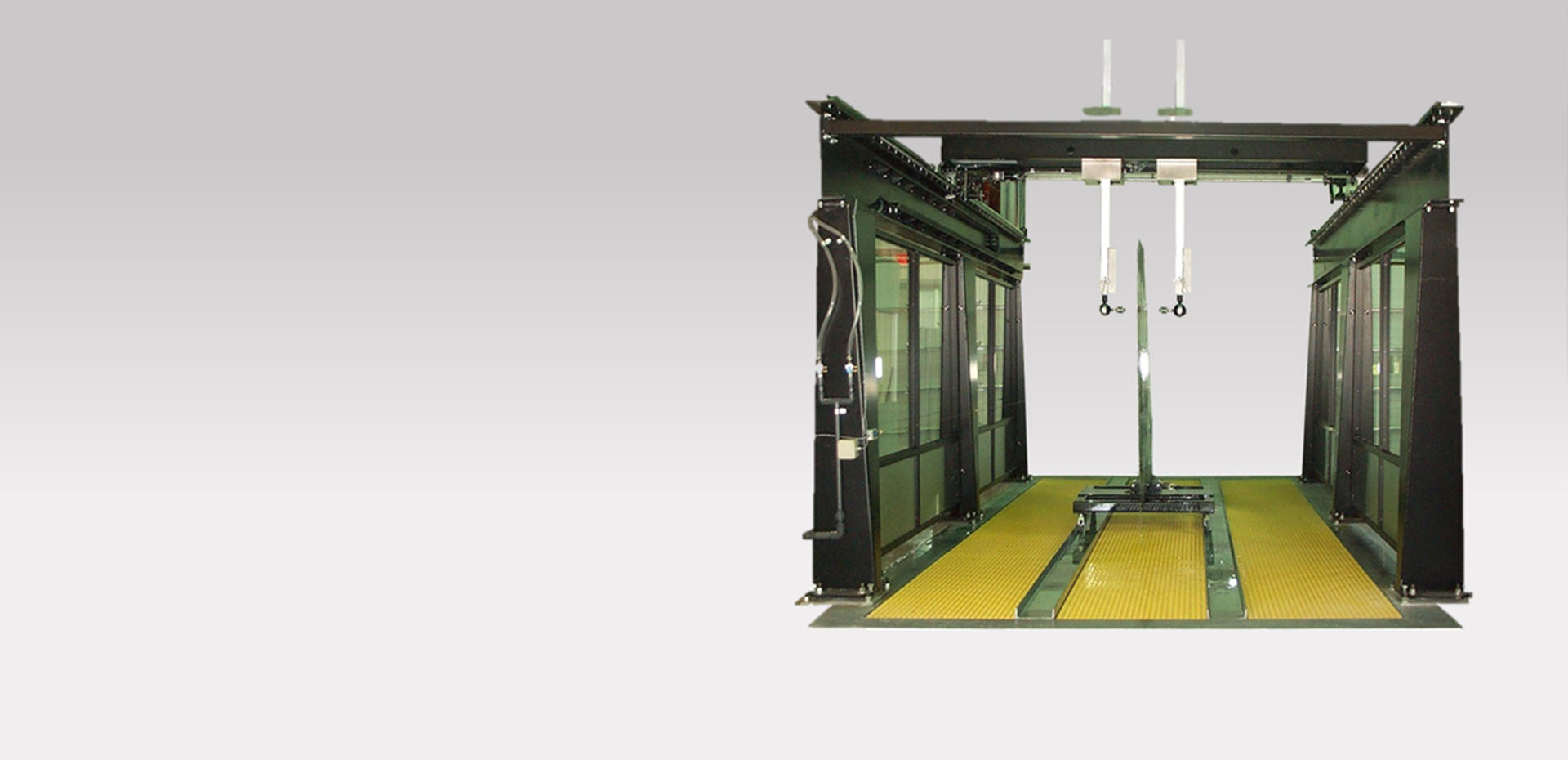

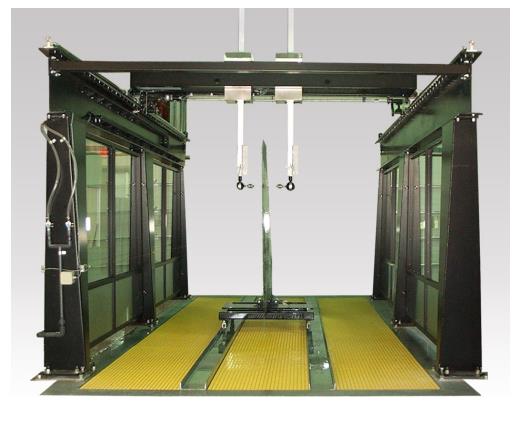

跨线桥式门架系统(单桥或双桥)

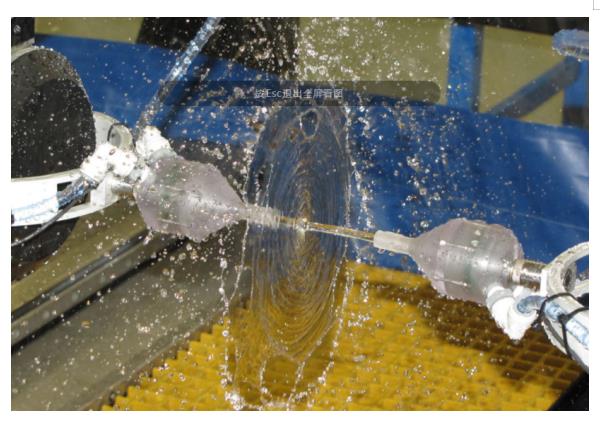

这种结构代表了一个9轴系统,包括一个单/双x轴桥,两个y轴,两个z轴和两个旋转/万向架组件。这种龙门系统适合于形状不太复杂的大型零件。可同时进行穿透法和脉冲回波法检测。这个龙门系统可以定制设计,以满足您的需要。

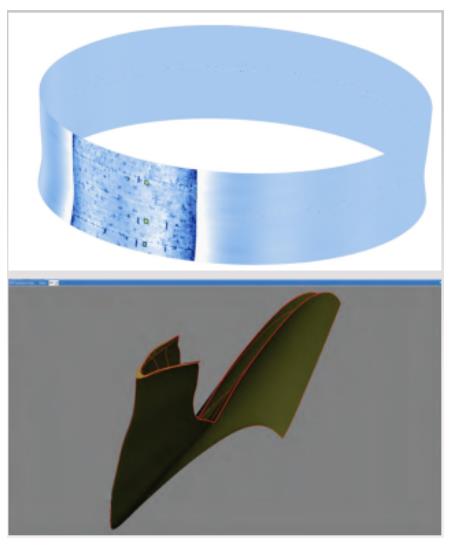

龙门架超声系统控制软件TecView™


TecView™UT使NDT过程简单和快速。该软件可帮助用户设置检测参数,并集成了数据采集与管理、机器人控制、成像和数据分析与解释等不同模块。它还具有基本和先进的轮廓跟踪功能。







系统特性

高运动分辨率和精度、全运动控制多达12个轴、基于Windows的多任务软件TecView™UT

系统特性

全波形数字化

先进的成像和波形处理工具

用于缺陷尺寸和定位的工具

检查设置回忆

高级报告功能和可定制的报告

英制和公制单位

高质量的编码器和直流伺服电机

小化UT信号干扰的线性放大器

用于脉冲位置扫描的硬件

Home开关具有高重复性


规格:

分辨率:0.0005″/Step

精度:±0.005″/’

重复精度: 0.01mm

外形尺寸(长.宽.高):可定制

*这些参数也可以根据您的需求定制
