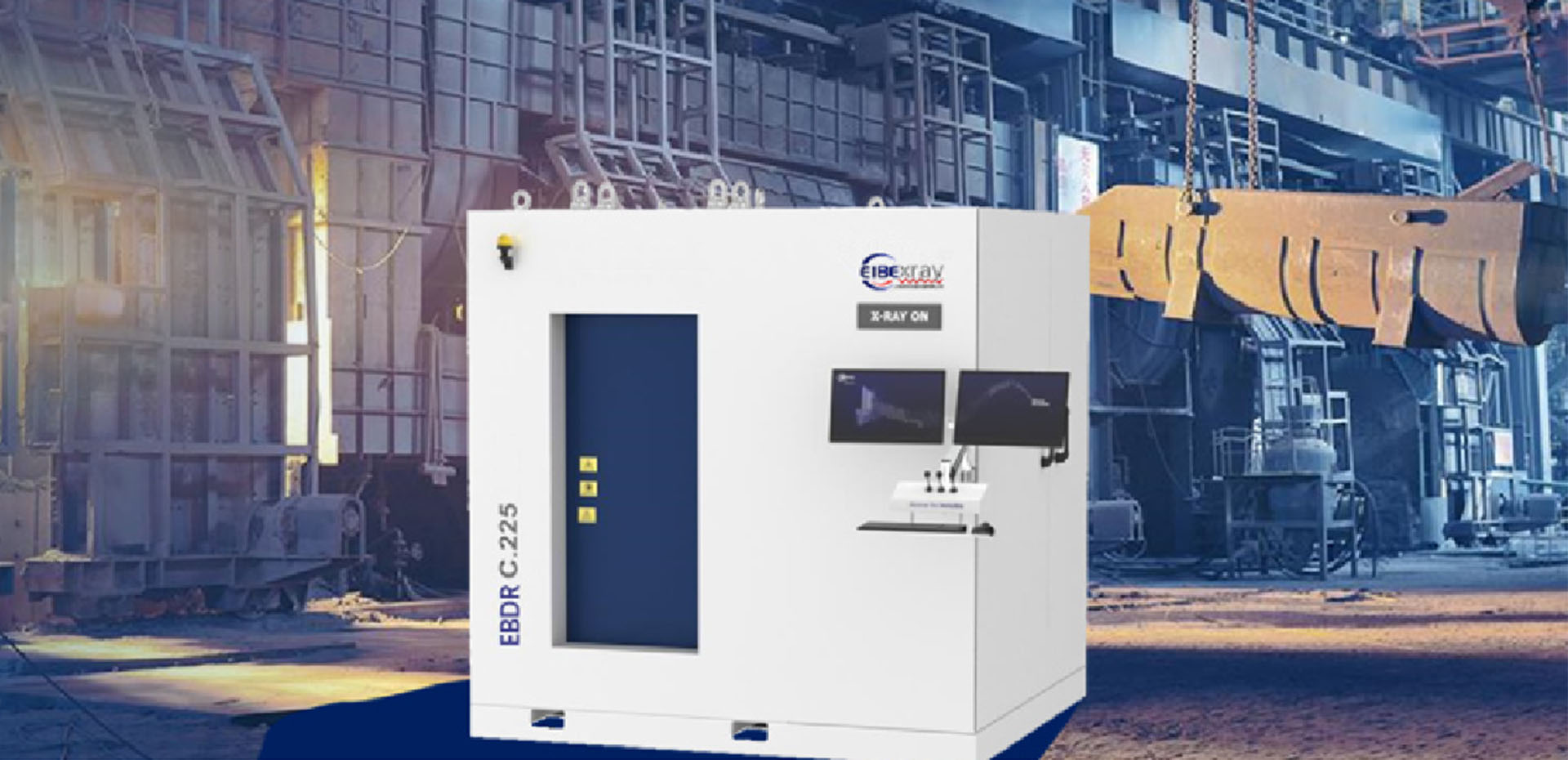

多自由度DR自动检测系统EBDR,该系统可以直接在产线上嵌入使用,适用于各种尺寸零部件。该系统适合严苛的生产环境,不仅能够进行内部缺陷检测还具有缺陷标记,自动缺陷处理等功能使检测效率得到提升。

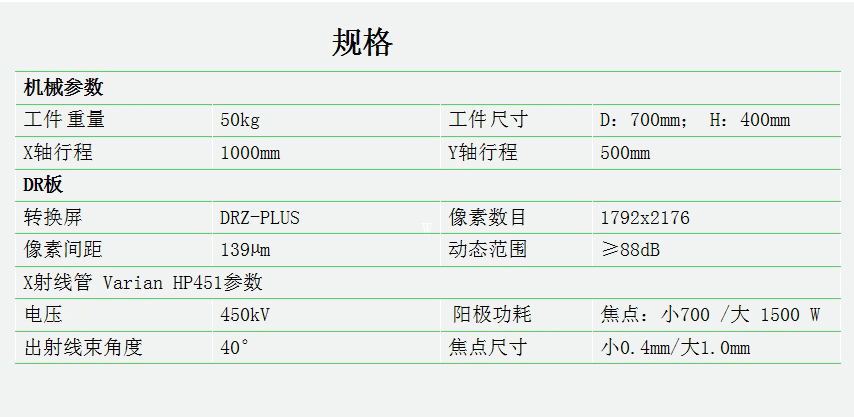

产品详情

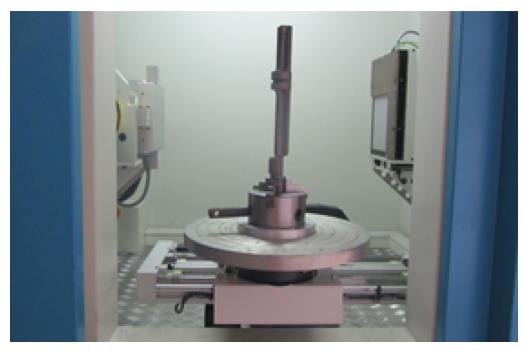

该系统X射线管及X射线数字平板探测器安装在铅房内的左右支架上。工件在检测过程中具有6个自由度,工件检测时放置在工作台上,工作台可做全方位旋转,前/后,左/右运动,垂直方向检测是通过同步升降铅房内的X射线管及数字平板探测器运动来实现,倾斜检测时还需要改变射线入射角度,并配合射线管与平板探测器垂直升降来实现。数字平板探测器与工件之间的距离可调整,以适用于不同的检测需要。

所有控制及操作系统集中于同一机柜中。X射线图像实时显示在显示器上以供分析。本系统可适用于多品种零部件批量检测及在线100%检测。

系统组成

450kV X射线系统、X射线数字平板探测器、X射线数字成像工作站、检测机械结构和射线防护系统、控制单元;

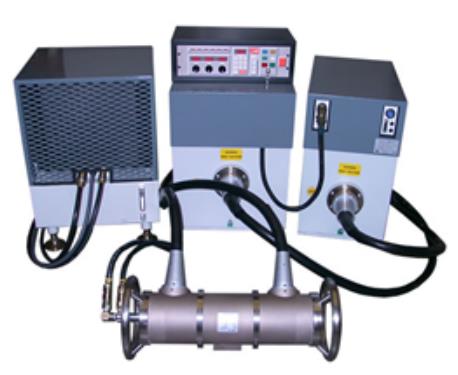

CF450 X射线机系统

英国高美(GULMAY)CF系列X射线系统是通过较宽范围的X射线功率和能量,整合而成的X射线机系统。输出功率到1800W。

CF系列X射线机系统具有极高精确度和可靠性,该产品还广泛应用在安保和医疗射线方面。

CF产品有精确的反馈系统。对X射线管的mA和kV稳定的监控,以确保输出在任何时刻的精确和稳定。使用油绝缘的高压发生器固态绝缘的发生器的热消耗更快,以保证100%负载循环的可靠性,同时为野外维修提供方便。

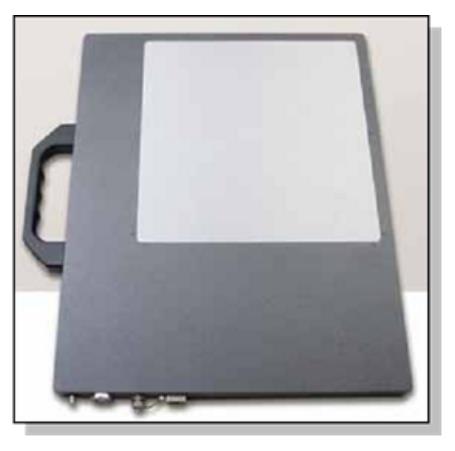

X射线数字平板探测器

美国2530HE 射线数字平板探测器是基于8英寸非晶硅传感器的二维光电二极管阵列,具有139微米像素尺寸,成像区域300mm*250mm,X射线通过闪烁屏转换为光电子并被光电二极管转化为数字信号,16位数字化信息可实现动态范围及对比度,使检测图像边界轮廓清晰、质量媲美胶片。

2530HE X射线数字平板探测器具有检测速度快(非像素合并时帧速可达30fps)、可接收20KV-10MV的X射线直接照射等特点,被广泛应用于工业领域X射线检测。




X射线数字成像工作站

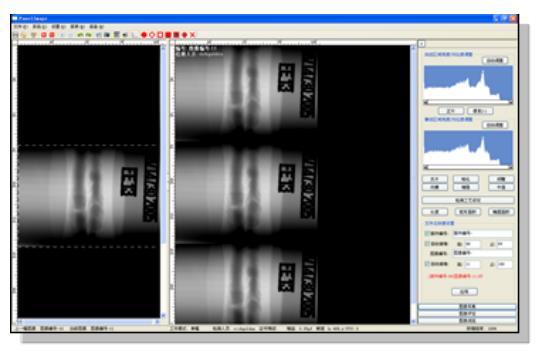

由高性能图像处理计算机硬件和专用成像软件组成。GULMAY-SOFTWARE-Part为X射线数字成像系统提供了一个综合信息处理平台。特有的动态实时图像和静态降噪图像同屏显示功能,操作更加简便。

GULMAY-SOFTWARE-Part是X射线数字成像系统的图像采集与处理中心、数据存储中心、图像评定与检测报告打印工作站和远程数据传输中心。系统外部电气控制模块可以直接向X射线系统、机械运动控制系统发送多种控制命令,实现成像单元与检测工艺参数和工件运动的协调工作,系统高度集成。





检测机械结构和射线防护系统

机械结构主要包括X射线防护铅房和6自由度的机械结构。电气控制系统采用手动按钮控制和基于PC的专业控制平台和视窗软件,完成各种运动控制和状态监测。结合数字化成像系统,可满足对外径700mm、高度400mm、重量不超过50kg的各种外型工件的在线检测要求。

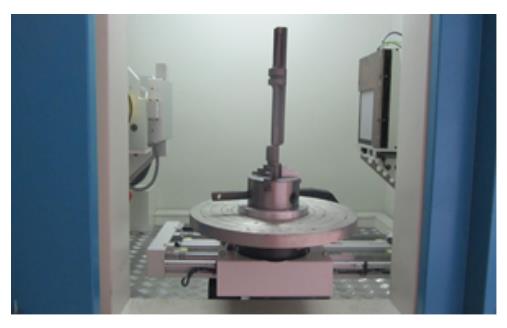

铅房内部安装了工件运动监视摄像头进行观察;铅门为自动滑动对开门,两套独立的安全开关可防止门在检测过程中打开或在门打开时关闭射线,并安装了状态指示灯,确保防护安全;检测工件可放置在安装有专用夹具的旋转工作台上,也可直接放置在工作台上检测。为便于装卸工件的操作,工作台能通过前门移出铅房外。
