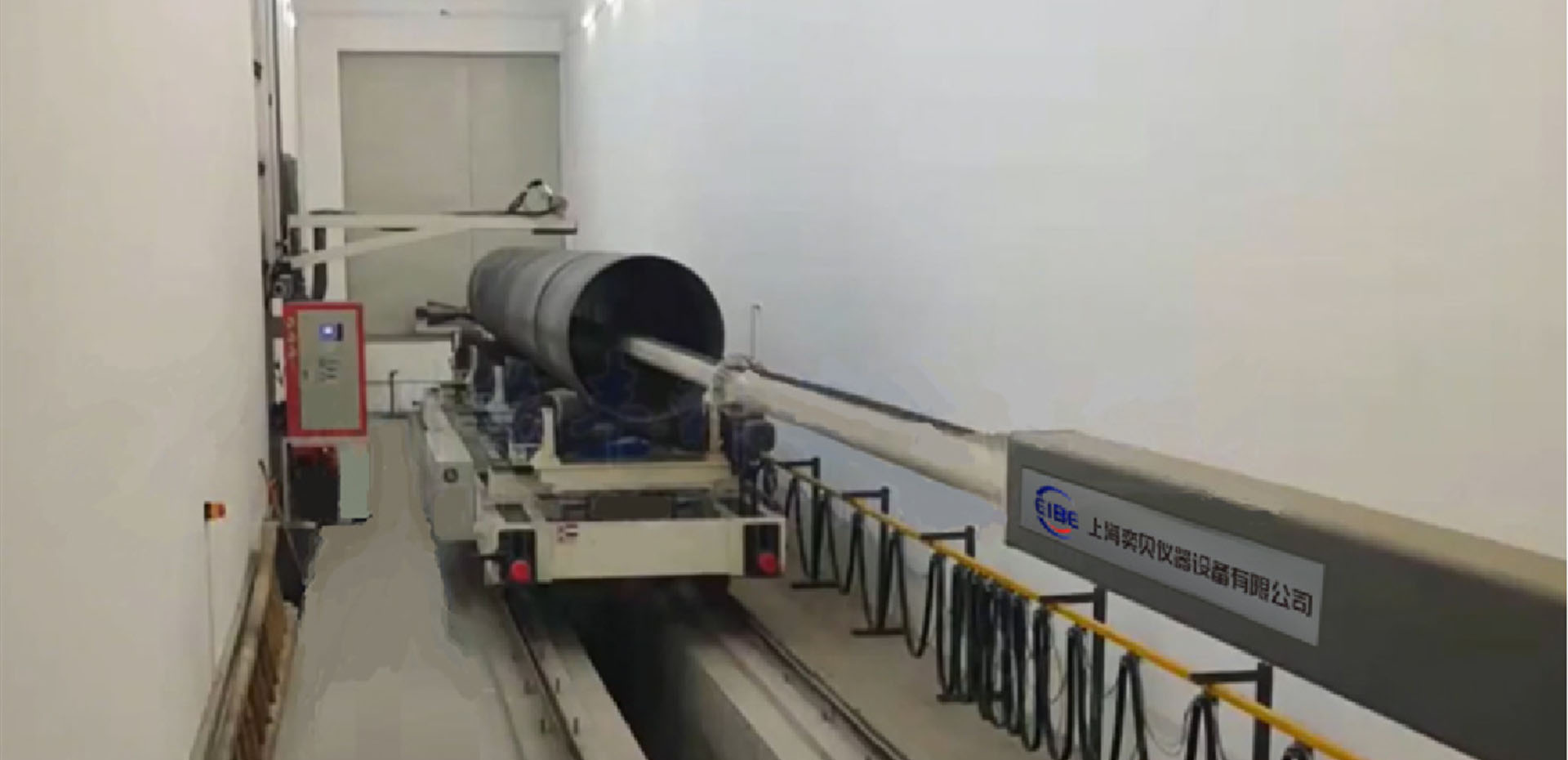

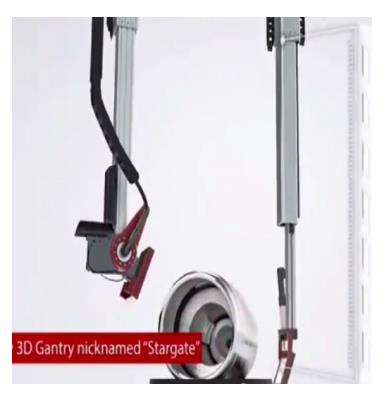

该系统可以直接在产线上嵌入使用,不仅能够进行内部缺陷检测还具有焊接跟踪,缺陷标记,自动处理等功能使检测效率得到很大的提升。系统使用碳纤维管,使提升装置轻、长,提高了检测系统的稳定性,使长的管体检测成为可能。双焦点的X射线源使检测精度得到提升。

产品详情


焊接管的检测是一个耗时的过程。与传统的胶片(RT)方法相比,现代实时DR系统可带来效率提升。EIBE SYSTEM开发了一个尖端的定制系统,具有焊接跟踪,缺陷标记,自动化处理等功能。

为了证明产品质量,焊接管道制造商必须按照EN-17636进行X射线检测。必须检查每个焊缝,并将结果存档。这项耗时的任务会占用大量人力,造成生产产出瓶颈。EBDR将复杂的图像增强系统与自动化零件处理相结合,即使是重型和大型管道。

EIBE-Cylinder-II型筒体X射线数字成像检测系统以其专利技术代替胶片照相技术快速检出工件内部缺陷的先进无损检测系统。系统基于专利的X射线数字成像软件平台,将非晶硅平板探测器、X射线机和检测机械装备进行有机的连接和实现协调动作,具有自动化水平。系统采用流水线的机械结构能够适应多种规格的焊接工件检测。







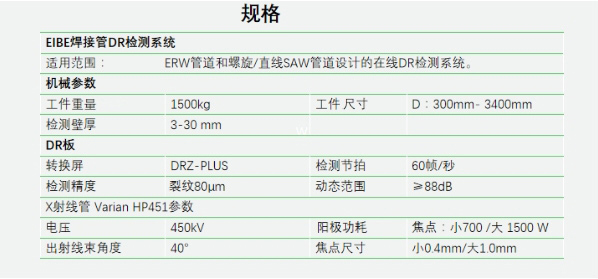

系统组成

450kV X射线系统、X射线数字平板探测器、X射线数字成像工作站、检测机械结构和射线防护系统、控制单元

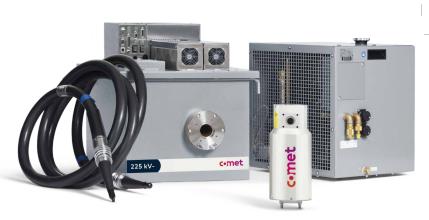

高频高压X射线机系统

COMET X射线系统是通过较宽范围的X射线功率和能量,整合而成的X射线机系统。输出功率1800W。IXRS系列高压发生器可匹配知名品牌的5kV-225kV输出电压的管头。45KHz驱动的IXRS系统数字成像应用的选择。

IXRS系列X射线机系统在要求较高的航天航空X射线检测领域和苛刻的、周期较长的X射线数字成像技术领域优势。由于IXRS系列X射线机系统具有极高精确度和可靠性,该产品还广泛应用在安保和医疗射线方面。

IXRS系列有精确的反馈系统。对X射线管的mA和kV稳定的监控,以确保输出在任何时刻的精确和稳定。使用油绝缘的高压发生器固态绝缘的发生器的热消耗快,以保证100%负载循环的可靠性,同时为野外维修提供方便。

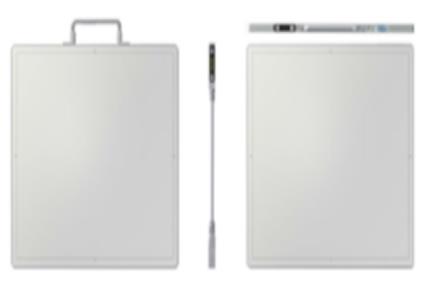

X射线数字平板探测器

这是一款尺寸为25x30cm(14x17英寸)的便携式平板探测器,有重量轻,便携等特点。802.11ac无线通信协议确保2秒内快速、可靠地完成全分辨率图像传输即使在很糟糕的环境下也不超过5秒.探测器能输出优秀高辨率的图像.配备高灵敏度空气动力学模块,探测器可以很容易地与高压发生器联动。

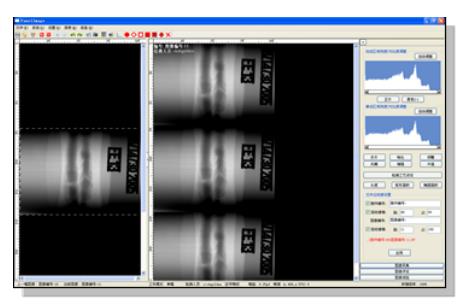

X射线数字成像工作站

由高性能图像处理计算机硬件和专用成像软件组成。GULMAY-SOFTWARE-Part为X射线数字成像系统提供了一个综合信息处理平台。特有的动态实时图像和静态降噪图像同屏显示功能,操作简便。

GULMAY-SOFTWARE-Part是X射线数字成像系统的图像采集与处理中心、数据存储中心、图像评定与检测报告打印工作站和远程数据传输中心。系统外部电气控制模块可以直接向X射线系统、机械运动控制系统发送多种控制命令,实现成像单元与检测工艺参数和工件运动的协调工作,系统高度集成。

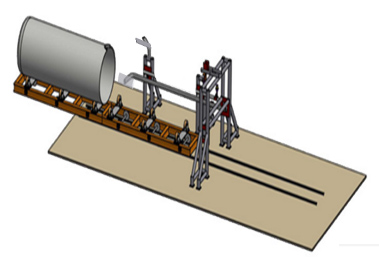

检测机械结构和射线防护系统

机械结构主要包括X射线防护铅房和6自由度的机械结构。电气控制系统采用手动按钮控制和基于PC的专业控制平台和视窗软件,完成各种运动控制和状态监测。结合数字化成像系统,可满足对外径700mm、高度400mm、重量不超过50kg的各种外型工件的在线检测要求。

铅房内部安装了工件运动监视摄像头进行观察;铅门为自动滑动对开门,两套独立的安全开关可防止门在检测过程中打开或在门打开时关闭射线,并安装了状态指示灯,确保防护安全;检测工件可放置在安装有专用夹具的旋转工作台上,也可直接放置在工作台上检测。为便于装卸工件的操作,工作台能通过前门移出铅房外。
