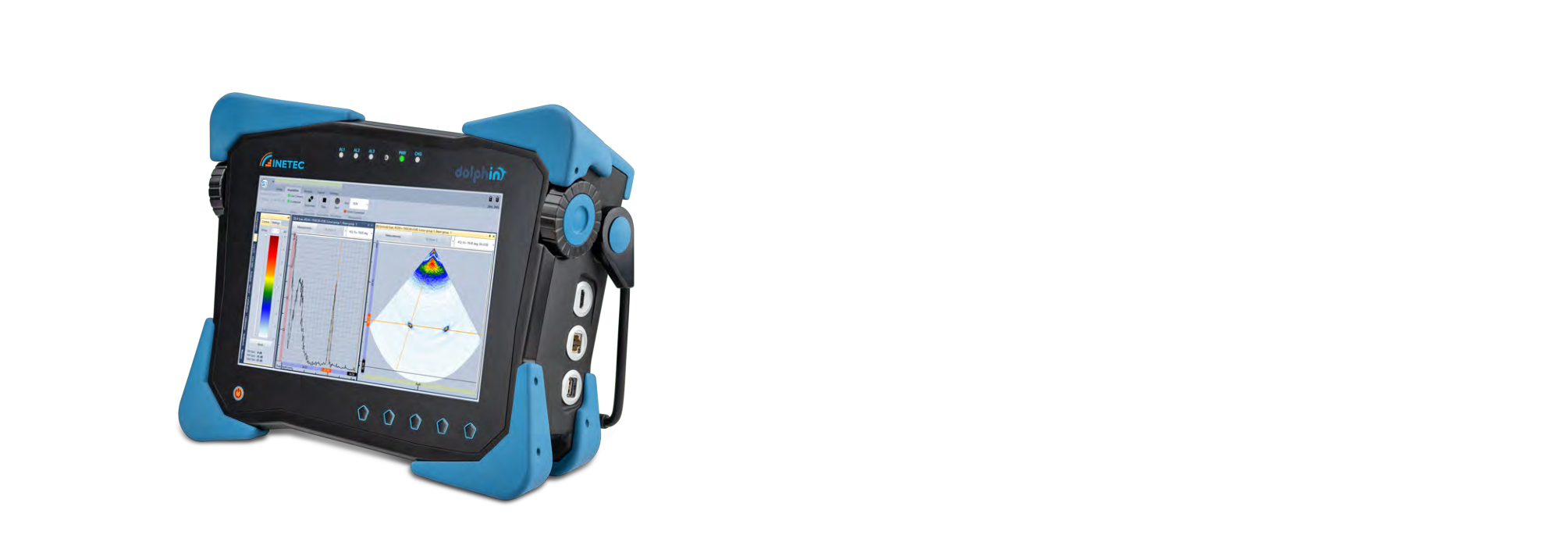

关键特性

•     紧凑的工业设计，12.1寸触摸屏

•     双锂离子电池仓，支持热插拔

•     具有点击选择功能的双轮编码器

•     USB, 以太网, HDMI 视频输出

•     SignyOne Touch嵌入式软件

强大规格

•     所有PAUT通道的高脉冲功率(200 Vpp)

•     快速采样频率(125 MHz)

•     多路结构32 x 128通道+ 4个额外的单通道

参数
尺寸	380 x 300 x 140 mm
重量	7.7 kg
显示	12.1" 电容式触摸屏
导航	触摸，按钮，轮子
电池	2 x 98Wh 锂电池, 可切换
软件	SignyOne Touch
数据的兼容性	SignyOne PC, ultraviolet(导入数据来源)
内存	250 GB SSD, 16GB DDR4 RAM
连接	千兆以太网，USB 2.0, HDMI
相控阵连接器	IPEX(可与Hypertronic适配器订购)
常规/ TOFD连接器	4 x Lemo 00
相控阵	32/128: 32个有源元件复用多达128个探头元件 200V单极负方波
常规/ TOFD (UT)	4个独立通道，任意TX/RX组合
操作温度	0°C - 45°C
相对湿度	80% 非冷凝
外壳	坚固耐用，专为IP65设计，无进气口
脉冲器(paut和mono)
脉冲波形	单极负方波
高压电源	从30到200 V可调
脉冲宽度	从20到1000纳秒可调
输出阻抗	6 Ohms
触发	自由运行或在1轴或2轴编码器位置
接收器
输入阻抗	50 Ohms
模拟增益	从0到92 dB可调(也适用于TCG)
模拟带宽	0.5 到30 MHz (-3 dB)
元素校准	每个探测元件的相对增益
角度校正增益(ACG)	每束相对增益(焦点律)
时间校正增益(TCG)	每束最多16点(焦点定律)
PAUT波束形成
数据解析	16-bit
类型	标准延迟和叠加
延迟分辨率	2.0 ns在TX和RX
扫描类型	扇形与线性
焦点律数	2048个
数据采集
数字化频率	125 MHz (PAUT)，高达1 GHz (Mono)
最大速度	30 kHz (C-scan)
数据点个数	每次扫描最多16356个
实时平均	2 到64
波形	RF, 全波 ，正半波,  负半波
滤波器	数字滤波器(完全可调)，抽取
编码器	1轴或2轴输入。正交和脉冲方向输入
数字I / O	4 + 4独立
