“复材多层结构专用探头”系列探头及附件专为检测航 空航天结构中对接接头紧固件周围的表面及内部缺陷而 设计，这些缺陷可出现在紧固件圆周上的任何位置。

当应用于铝合金多层结构时，快速扫描检测技术能够发 现紧固件表面及内部的缺陷情况。

可以检测到结构内部超过8毫米深 度的缺陷。

结构中那些不会超出紧固件头部外 径的微小表面缺陷也能被检测到。

该技术适用于非铁质紧固件。

频率	紧固件直径(mm)	内径(mm)
200-30k	4.0 - 5.5	24
200-30k	6.0 - 8.0	24
200-30k	9.0 - 13.0	26.3
200-30k	14.0 - 18.0	32.3

规格：

配置：         正交平衡式线圈

探头端连接器： LEMO 5-路

连接线:        ALL12-L05-015F或ALL07-L05-015F

可定制转换装置，频率可调，兼容性强。

探头配置

复合模式	型号
铝合金-铝合金	EIBE6AA
钛合金-铝合金	EIBE6TA
不锈钢-铝合金	EIBE6NA
碳纤维-铝合金	EIBE6CA

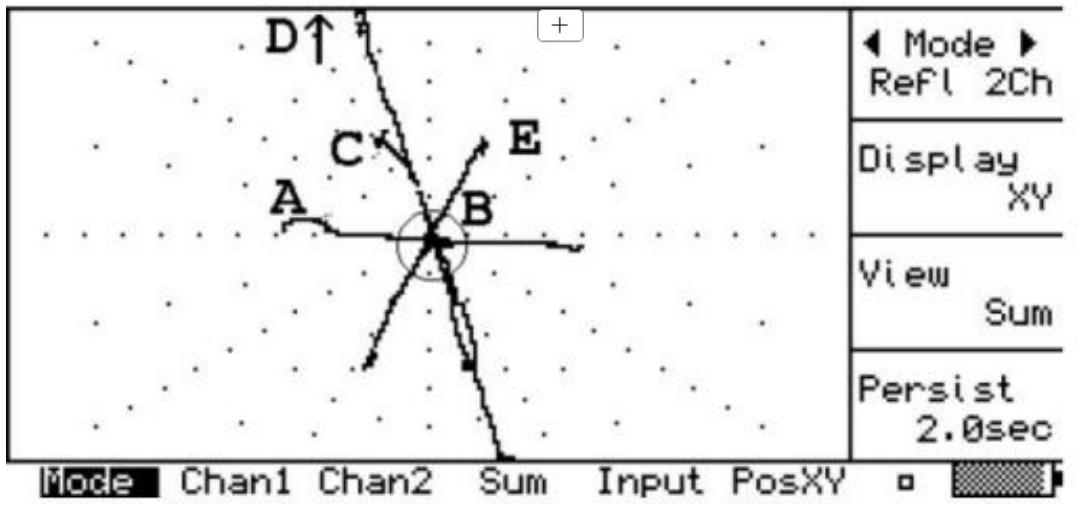

信号示意：

A为第一层1.5mm长缺陷   B为无缺陷，在闸门内

C为第二层1.5mm长缺陷   D为第二层2.5mm长缺陷

E为第三层4mm长缺陷

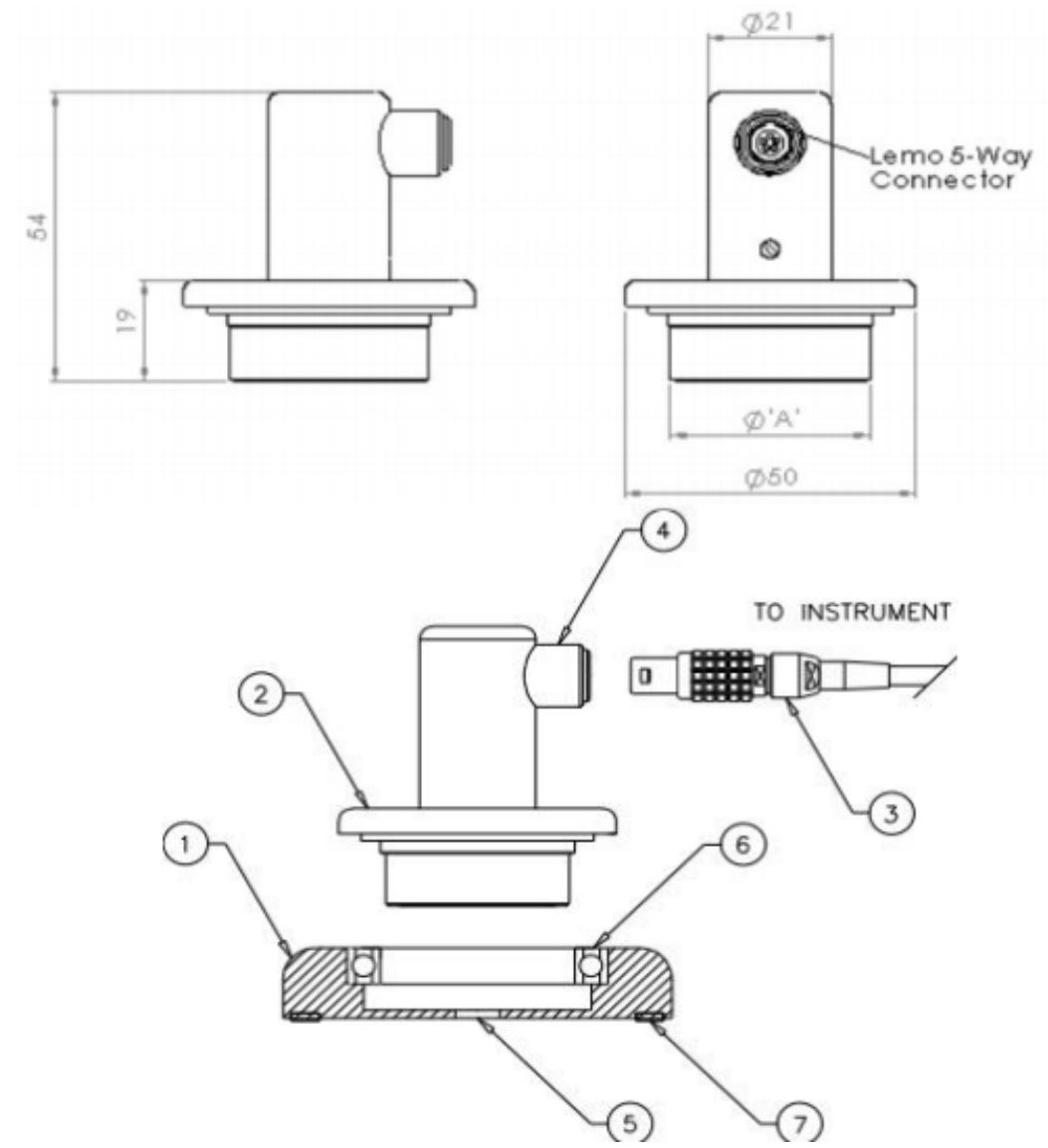

探头及工装示意：
